產品說明

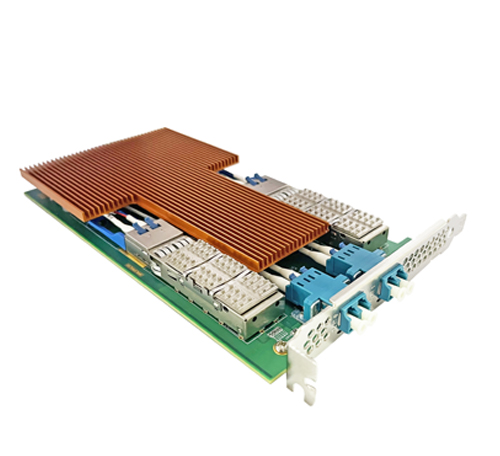

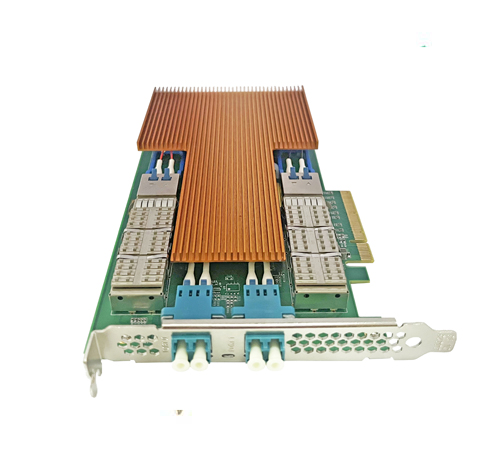

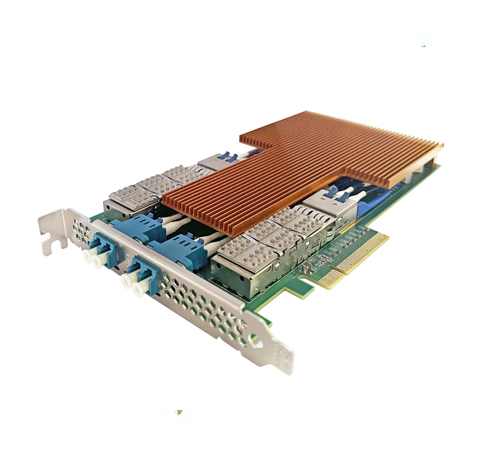

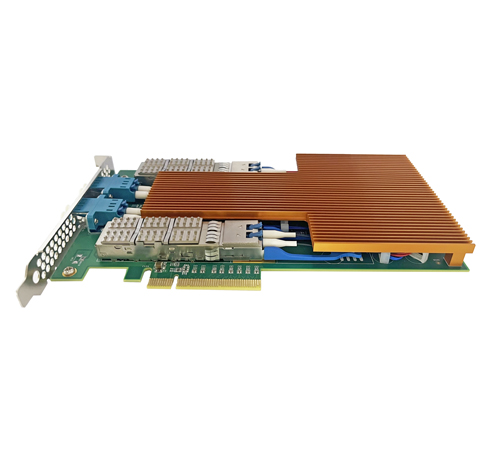

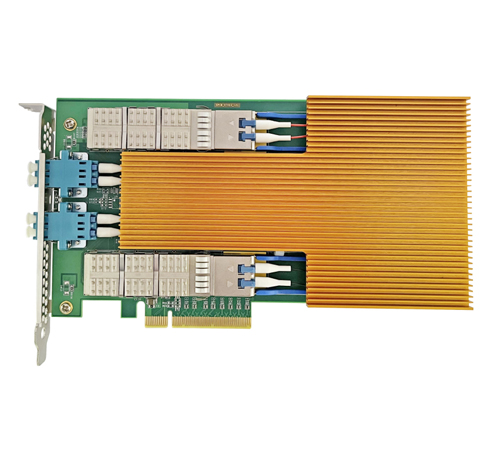

光潤通生產的的單路雙端口光纖40G萬兆Bypass以太網旁路服務器適配器F4002EBPLR-V3.0是PCI-ExpressX8網絡接口卡，在PCI-E適配器上包含兩個光纖（LR）萬兆以太網端口。此適配器面向內聯網絡系統，可在系統出現故障時維護網絡連接。

F4002EBPLR-V3.0雙端口光纖萬兆以太網旁路服務器適配器支持正常旁路和斷開模式。在普通（Normal）模式下，端口是獨立的接口，而在在旁路（BYPASS）模式下，從一個端口接收的所有數據包都將傳輸到相鄰端口，在斷開（Disconnect）模式下，適配器模擬開關/路徑電纜斷開。

F4002EBPLR-V3.0服務器適配器可以在主機系統故障，電源關閉或軟件請求時繞過或斷開其以太網端口。在旁路（Bypass）模式下，以太網端口的連接與系統斷開連接并切換到另一個端口，以在以太網端口之間創建交叉連接環回。因此，在旁路模式中，從一個端口接收的所有分組都被發送到相鄰端口，反之亦然。此功能可以繞過發生故障的系統，并為網絡提供最長的運行時間。F4002EBPLR-V3.0雙端口光纖40GPCIEBypass服務器適配器包括一個板載WDT（看門狗定時器）控制器。適配器的軟件驅動程序或軟件應用程序可以將命令寫入板載WDT控制器。適配器的軟件驅動程序，WDT控制器和旁路電路提供了一個控制和管理適配器模式的接口。

光潤通F4002EBPLR-V3.0的雙端口光纖萬兆以太網旁路服務器適配器基于英特爾XL710-BM2以太網控制器，具有優越的產品性能。

Bypass/Disconnect功能：

1，在電源故障，系統掛起或軟件應用程序掛起時繞過/斷開以太網端；

2，軟件可編程旁路，斷開或正常模式；

3，板載（WDT）控制器；

4，軟件可編程超時間隔；

    最大3,276,800mSec(3,276.8Sec)

    最小100mSec(0.1Sec)

    WDT計算公式=(2^wdt_interval_parameter)*(0.1)sec.

    wdt_interval_parameter:{合法取值范圍:0-15}；

5，軟件可編程WDT啟用/禁用計數器；

6，軟件可編程旁路功能啟用/禁用；

7，軟件可編程斷開功能啟用/禁用；

8，上電時的軟件可編程模式（旁路，正常或斷開模式）；

9，電源關閉時的軟件可編程模式（旁路，正常模式）；

10，每兩個端口獨立旁路操作；

11，可以模擬標準NIC功能。

外部網絡支持：

光纖萬兆以太網40GBASE-LR：

1，40G光纖以太網端口支持40GBASE-LR（1310nm LAN PHY）；

2，集成兩塊40G 1310nm 10KM SFP28光模塊，模塊不可插拔，可根據客戶需要調整不同傳輸距離的單模模塊；

網卡性能：

1,  IPV4和IPV6支持IP / TCP和IP / UDP接收校驗和卸載；

2,  用于數據包重組的分段UDP校驗和卸載；

3,  CPU利用率 - XL710-BM2支持降低CPU利用率，主要是通過支持接收端合并（RSC）；

4,  每個端口支持64個虛擬機設備隊列（VMDq）；

5,  支持直接緩存訪問（DCA）；

6,  高級內存架構通過在TSO數據包之前減少延遲。 TSO分組可以與去往線路的其他分組交織；

7,  使用MSI和MSI-X最小化設備I / O中斷；

8,  卸載TCP / IP / UDP校驗和計算和TCP分段；

9,  大容量片上接收數據包緩沖區（512 KB）；

10, 大片上發送數據包緩沖區（160 KB）；

11, 支持PCI規范3.0版本中定義的VPD（重要產品數據）功能；

12, 時間同步 - IEEE1588-精確時間協議（PTP）；

13, 除了EEDC功能之外，還支持BCN（后向擁塞通知）協議。

主機接口：

PCI Express X8通道；

支持PCI Express Base Specification 3.0（8GT / s）。
